| 产品简介： |
‘Arlacel’P135是专门为用于化妆品而设计、开发的一系列聚合型乳化剂中的一种。最初，这种聚合型的乳化剂被用于工业炸药中制备以饱和硝酸铵溶液为内相的高内相油包水（90％）W/O型乳化体，这些工业用聚合物由于含溶剂而不适于在化妆品中应用。为开发一种适宜化妆品用的聚合型乳化剂，“ICI Surfactants”进行了大量的精研工作并创新出一种“无溶剂”工艺。因此，一种不含溶剂的化妆品级聚合型乳化剂-‘Arlacel’P135以独特的乳化性能得以问世。‘Arlacel’P135能够帮助配方师制备出各种各样的乳化体。
如：
-传统的油包水（W/O）型膏霜和乳液
-液状的油包水（W/O）型乳化体（最小粘度2000mPas）
-硅油包水型乳化体
-水包油包水（W/O/W）型多相乳化体
另外，‘Arlacel’P135具有在油包水（W/O）型乳化体的油相中分散固体物质包括色粉的能力，这一特性尤其适合于制备具有高效化妆效果的彩色化妆品天防晒产品。
化学结构
‘Arlacel’P135的INCI命名为PEG-30 Dipolyhy-droxystearate-聚氧乙烯30二聚羟基硬脂酸酯，‘Arlacel’P135是一种A-B-A型嵌段共聚物，其分子量约为5000，这一分子量保证了‘Arlacel’P135向乳液的水油界面的快速扩散。
图1，‘Arlacel’P135的化学结构
Polyhydroxystearate 聚羟基硬脂酯酸-憎水基
PEG-1500 聚氧乙烯30-亲水基
油包水型（W/O）乳液
与传统的小分子乳化剂相比，‘Arlacel’P135的亲油基团-聚羟基硬脂酸酯的两个固定的大体积的长链在乳液的界面形成了一个特殊的不易转动的立体空间结构，由于这种聚合型表面活性剂不可逆转地吸附在水油界面，因此可产得到一个十分稳定的油包水型乳液。
乳化的特征
这种特别设计的A-B-A型结构保证其在乳液界面的最佳堆积状态。
图2：在乳液界面的最佳堆积状态。
这种“最佳堆积状态”可以使油包水型乳化体的制备：
-采用单一的乳化剂系统即可得到稳定的乳体。
-使用低含量的乳化剂（低到1％）也可产得到稳定的乳化体。
-具有优异的高温稳定性。
-具有很高的内相体积（可达90％）
-具有精细的乳化体液滴粒径（0.4-4mm）
由于这一特殊的分子设计，‘Arlacel’P135也可以作为一种共乳化剂而用于较乳化剂的系统，例如纯硅油包水型乳液。
‘Arlacel’P135是一种非常灵活的油包水型乳化剂，它还为化妆品配方师带来产下好处：
可以乳化各种各样的油，从非极性油到极性油，以及纯蔬菜油，香精等等。
与各种活性成份有很好的相容性。
允许高浓度的离子存在。
允许高乙醇存在（可达25％）
可分别用于膏霜或乳液产品的制备
可用于制备具有优异温度稳定性的液态低粘度乳液。
‘Arlacel’P135制备乳液天膏霜的多用途乳化剂
与传统的乳化剂比较，‘Arlacel’P135显示了制备低粘度液状乳化体的独特能力。当使用‘Arlacel’P135代替传统的乳化剂时，在液相体积达73％-80％乳液中，其乳液粘度会明显下降。（见表1）
表1液状乳化体：
‘Arlacel’P135与传统乳化剂的比较
成份 F42-8-17 F42-8-16 %W/W
油相‘Arlacel’P135 3.25
‘Arlatone’780 2.75
‘Arlatone’T 0.50
‘Arlamol’HD 8.00 8.00 Arlamol’E 2.00 2.00 Arlamol’PA04 6.00 6.00 二甲硅硐 （20mPas）
0.50 0.50 香精适量 二甲基硅甲烷 化的熔融硅石（Aeuosil R972） 0.50 0.50 葵花籽油（Florasun 90）
2.00 2.00 总油相 22.25 22.25 水相 ‘Atlas’G-2330 2.00 2.00 甘油 2.00 2.00 水合硫酸镁 0.70 0.70 防腐剂适量 胶原蛋白 2.00 2.00 （1％溶液）水71.05 71.05 总水相77.75 77.75 粘度mPas 3，370 199，680 粘度采用Bookfield LVT粘度计，F转子，2.5转/分。
这些液状乳化体粒径很小，大约0.4mm，具有优异的冻融及高温稳定性，且粘度不会随时间增长而提高。因为粘度低，所以这种乳液极易在皮肤上辅展且肤感清爽。
高内相乳液
使用‘Arlacel’P135可产制备高内相乳化体。在不需要任何特殊设备或情况下就可以制成90％产上高浓度内相乳化体。一般来说，这些乳化体具有较宽的粒径分布，粒径在0.4-4mm并高粘度适用于膏体的配制（表2），这些高内相乳化体的粘度在高时依然可产保持稳定，因此，这种高内相乳化体非常适合在高温情况下使用，如在防晒产品中。
高浓度的水相，会使这种膏霜涂在皮肤上时胶粒部分地破裂，而产生令人意想不到的，无油腻的清爽感觉。
表2：粒径、粘度与内相体积之间的关系比较：
成份 F42-8-5 F42-8-18
%W/W %W/W
油相 ‘Arlacel’P135 1.0 4.0
‘Arlamol’HD 3.0 12.0
‘Arlamol’S7 6.0 6.0
总油相 10.0 22.0
水相‘Arlas’G-2330 4.5
甘油 4.0
水合硫酸镁 0.8
防腐剂适量
水84.7 73.5
总水相 90.0 78.0
粘度 111，540* 2，030**
粒径1 0.4-4mm ~0.4mm *：Brookfield LVT 粘度计，E转子，1.5转/分
**：Brookfield LVT，B转子，6转/分 通过显微镜获得
制备：粘度的调节
以下几点可产帮助配方师得到较佳的乳液粘度：a、调整内相体积（参见产前所述）b、使用增稠剂：
蓖麻油蜡：1-2％ 硬脂酸镁：最多1％ 疏水性硅土：最多0.5％ 氢氧化铝/镁的硬脂酸酯：（最多1.5％）
注：1.增稠剂使用比例过量交替支影响产品的肤感。2.在油包水型乳化体中绝对不要使用脂肪醇，因为它们会导化体不稳定。 c)控制/调整制备的工艺参数：-均质化是必须的，与通常油包水型乳化体的制备一样。
-能量的供给及生产时间影响最终产品的粘度，保持每批工艺的这两 个参数恒定产避免产品质量波动。d)调整
‘Arlacel’P135 的配方比例--特别是在高内相（90％）的乳化体配方中，过量的乳化剂会增加产品的粘度。
水包油包水型多相乳化体W/O/W
最近一些年来，由于种种原因，在个人护理用品领域中多相乳化体引起人们越来越浓厚的兴趣，在这方面多相乳化体的优点可产简要归纳为产下几点：
-它们集水包油型乳化体令人愉快的轻柔肤感与油包水型乳化体优良的保湿性能为一体。
-它们具有持续的缓释效果，置于内相的活性成分可产被缓慢地释放出来，这肃也减少了一些活性成分可能带来的皮肤刺激。
-不同的活性成分可产分别融合进不同的乳化相中彼此隔开，使用时可台人们所愿分别产生即刻的天持续的缓释效果。
关于多相乳液更详尽的资料可参见文献RP112/94E“化妆品中的多相乳液”及RP128/95E“化妆品中W/O/W型多相乳液稳定性基础研究。
如果将‘Arlacel’P135 用作初级油包水型乳化体（W1/O）的乳化剂，它将在两步法制备W1/O/W2多相乳化体的过程中显示其优异特性，聚合型的‘Arlacel’P135 将不可逆地吸附在初级乳化体的水油界面，并围绕最终的内水相液滴形成一层厚的保护屏障，因而可产获得十分稳定的多相乳体（图3）。

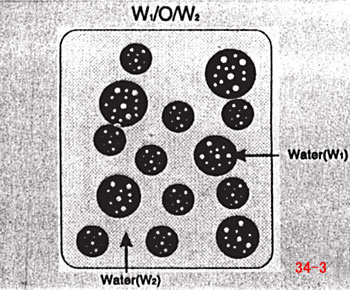

图3：水包油包水型（W/O/W）乳化体。
在多相乳化体配方中，所有的油体天润肤剂均可使用，强极性的油体和润肤剂如
‘Arlamol’E和天然油脂也可产很容易地被乳化体的制备经验，在需混合不同类型的活性添加剂时，如二羟基丙酮天AHA，必须考虑到混合后需要满足的渗透压平衡原理。
|
